装置布置图
保护器装置布置图如下所示：

产品概述
    REM系类智能电动机控制保护管理装置是为适应电气系统二次设备终端智能化的趋势，针对电动机回路的设计特点推出的新一代数字式、强抗干扰型智能MCC控制器保护管理装置。产品主要用于一次回路为塑壳断路器+接触器的电动机回路，实现对电动机的保护和监测，并能通过现场总线，实现对电动机回路的远程监控。主要适用于冶金、石油、化工、建材、纺织、电力等工业电动机及三相电力系统，作过载、缺相、堵转及三相电路不平衡保护。提高生产的安全可靠性，也给企业带来经济效益。

特点

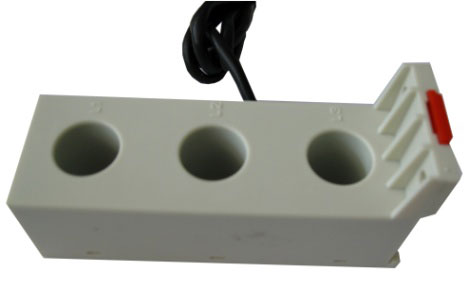

    采用高可靠性工业级16位DSP，数据采集速度快，测量精度高，运算处理速度快；可以完成一台电动机的电压、电流、有功功率、无功功率、功率因数、电度以及系统频率等各种电气参量的测量。采用分体式结构设计，方便安装、节省空间。外置CT，无需加装一次CT。可选配1～2路RS485通讯口，于其他设备进行联网通信，提供ModBus-RTU，可选配带隔离的1～2路4～20mA的模拟量输出，输出量可选，方便于DCS或其他控制系统连接；能够记录最近发生的100次事件，记录信息掉电不丢失。能实现过流保护，过负荷保护，堵转保护，启动时间过长、过热保护，不平衡保护，相序保护，缺相保护，电机累计运行时间统计。

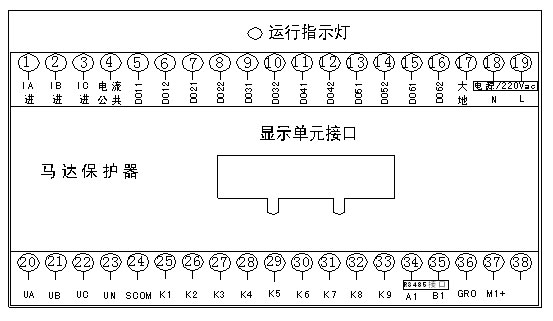

端子接线图

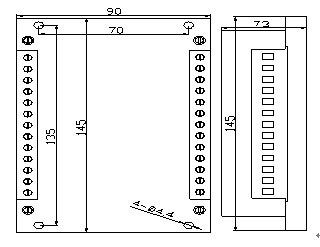

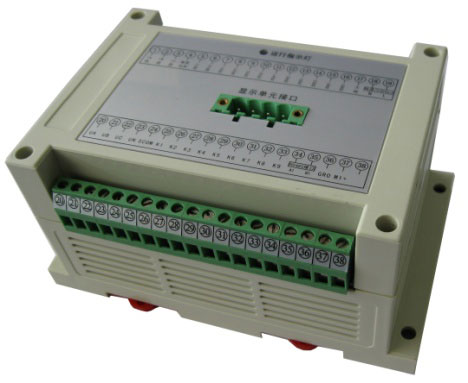

主机安装尺寸

        安装方式：导轨式或螺丝孔固定
        外形尺寸：145㎜×90㎜×73㎜
        螺丝孔固定尺寸：135㎜×70㎜

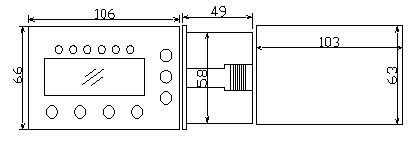

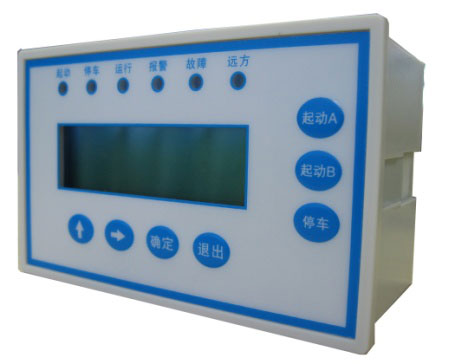

显示器安装尺寸

        外形尺寸：106㎜×66㎜×49㎜
        开孔尺寸：103㎜×63㎜
