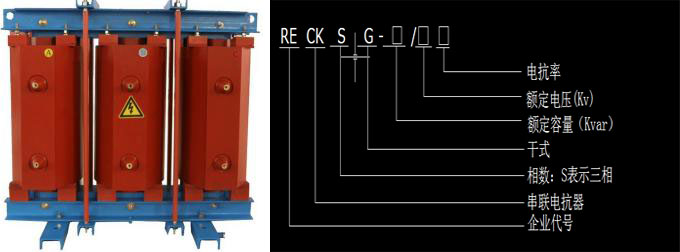

RECKSG系列高压电抗器

一、产品概述
高压铁芯电抗器主要用6-12KV电力系统与高压电容器组相串联使用，能够有效抑制及吸收高次谐波，限制合阐涌流及操做过电压，保护电容器，提高电能质量，保证电网安全运行

二、产品特点
1、该产品分为三相、单相两种，为铁芯干式；
2、铁芯采用优质冷轧硅铜片，经高速冲床冲洗，具有毛刺小、规则均匀、碟片整齐优美，
确保电抗运行低温升、低噪声的性能；
3、线圈采用优质绝缘导线，经专用机器绕制，具有平整好，外形美观的优点；
4、电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸漆-热烘固化流程，使电抗线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。
5、电抗器外形尺寸参考标准柜体尺寸设计，体积小接线方便，大大节约用户柜体成本投资。

三、使用环境
1、海拔高度不超过2000米；
2、运行环境温度-25℃～+45℃，相对湿度不超过90%；
3、周围无有害气体，无易燃易爆物品；
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、产品选型及技术参数

1、可用于系统电压为：6KV 10KV 10.5KV 11KV 12KV、24KV场合；
2、电抗率为：1% 、4.5% 、5%、 6%、7%、 12%。
3、绝缘等级为F级，噪声≤30dB，过载能力≤1.35倍以内连续工作，相于相之间不平衡度不大±3%，电感量误差控制在+3%以内。
4、执行标准：IEC289-88《电抗器》、 GB10229-88《电抗器》、JB5346-98《电抗器》

产品型号	并联电容器组容量	电容额定电压	额定电抗率	额定容量	额定电压	额定电流	损耗	外型尺寸(见附图)						重量约
	并联电容器组容量	电容额定电压	额定电抗率	额定容量	额定电压	额定电流	损耗	a	b	c	d	e	f	重量约
	(Kvar)	(KV)	(%)	(Kvar)	V	A	(KW)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(Kg)
RECGSG-15/10-5	300	11/ √3	5	15	317.5	15.75	0.335	280	460	900	455	560	830	195
RECGSG-18/10-6		11/ √3	6	18	381.1	15.74	0.385	290	460	960	464	560	940	230
RECGSG-36/10-12		12/ √3	12	36	831.4	14.43	0.647	305	460	980	480	560	960	355
RECGSG-30/10-5	600	11/ √3	5	30	317.5	31.50	0.564	300	460	980	480	560	960	335
RECGSG-36/10-6		11/√3	6	36	381.1	31.49	0.647	300	460	980	480	560	1020	355
RECGSG-72/10-12		12/√3	12	72	831.4	28.87	1.087	330	460	1040	510	560	1120	560
RECGSG-45/10-5	900	11/√3	5	45	317.5	47.24	0.764	310	460	1000	488	560	1020	395
RECGSG-54/10-6		11/√3	6	54	381.1	47.23	0.876	310	460	1000	488	560	1100	400
RECGSG-108/10-12		12/√3	12	108	831.4	43.30	1.474	350	520	1100	517	620	1170	655
RECGSG-60/10-5	1200	11/√3	5	60	317.5	62.99	0.949	320	460	1020	488	560	1070	535
RECGSG-72/10-6		11/√3	6	72	381.1	62.98	1.087	330	460	1050	509	560	1090	580
RECGSG-144/10-12		12/√3	12	144	831.4	57.73	1.829	360	520	1130	526	620	1265	950
RECGSG-75/10-5	1500	11/√3	5	75	317.5	78.74	1.121	320	460	1025	488	560	1160	495
RECGSG-90/10-6		11/√3	6	90	381.1	78.72	1.285	340	460	1085	517	560	1125	615
RECGSG-180/10-12		12/√3	12	180	831.4	72.17	2.162	370	520	1160	546	620	1330	1065
RECGSG-90/10-5	1800	11/√3	5	90	317.5	94.49	1.285	340	460	1075	509	560	1120	660
RECGSG-108/10-6		11/√3	6	108	381.1	94.46	1.474	350	460	1100	517	560	1155	770
RECGSG-216/10-12		12/√3	12	216	831.4	86.60	2.479	380	520	1200	555	620	1370	1205
RECGSG-105/10-5	2100	11/√3	5	105	317.5	110.2	1.443	340	520	1080	517	620	1225	715
RECGSG-12610-6		11/√3	6	126	381.1	110.2	1.654	350	520	1110	526	620	1270	805
RECGSG-252/10-12		12/√3	12	252	831.4	101	2.783	390	520	1230	565	620	1390	1335
RECGSG-120/10-5	2400	11/√3	5	120	317.5	125.9	2.520	1.595	350	520	1110	526	620	1245
RECGSG-144/10-6		11/√3	6	144	381.1	125.9	3.026	1.829	350	520	1110	526	620	1375
RECGSG-288/10-12		12/√3	12	288	831.4	115.4	7.200	3.076	400	520	1255	565	620	1450
RECGSG-135/10-5	2700	11/√3	5	135	317.5	141.73	2.240	1.743	350	520	1125	526	620	1245
RECGSG-162/10-6		11/√3	6	162	381.1	141.70	2.689	1.997	360	520	1150	546	620	1290
RECGSG-324/10-12		12/√3	12	324	831.4	129.90	6.400	3.360	410	600	1300	575	700	1420

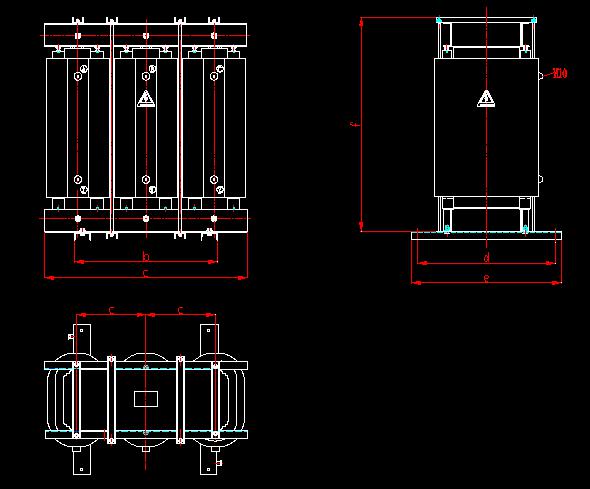

五、外形尺寸图
